用于車載激光雷達的高速窄脈沖柵極驅動器

針對車載激光雷達高頻率、高精度的探測需求，提出了一種高速窄脈沖柵極驅動器

用于驅動激光雷達發射系統中的 GaN HEMT 開關管?；?.18 um CMOS 工藝進行驅動器的電路與版圖設計，采用新型施密特觸發器結構，并集成欠壓鎖存和過溫保護功能。該驅動器選用晶圓級芯片封裝(WLCSP)技術，最大程度上降低柵極路徑上的寄生電感。對芯片進行測試，結果表明:驅動器最小輸出脈沖寬度為1.06ns，其上升時間為480ps，下降時間為380ps，輸入信號到輸出信號的延遲時間為3ns，脈沖頻率最高可達60MHz。該驅動器具有脈寬窄、延時短、頻率高、體積小等特點，可應用于車載激光雷達系統。

1、核心芯片:

GaN低側驅動器NCD1020B

NCD1020B是一款單通道低側驅動器，專為在高速應用（包括LiDAR、飛行時間、面部識別和任何涉及低側驅動器的功率轉換器）中驅動GaN FET和邏輯電平MOSFET而設計。也可用于LMG1020的國產化。

外形尺寸：1.28mm×0.84mm×0.60mm

錫球直徑：260um×260um

關鍵指標：

1ns最小輸入脈沖寬度

傳播延遲：典型值3ns，最大值4.5ns

典型工作電壓：5V

欠壓鎖存和過熱保護功能

最早為3專提出。后在華為調研時得到確認。已知Lidar廠商車用最多的產品，除了原廠，目前國產7家以上，但過車規的僅有我家。

產品主要推向森思泰克、萬集等廠商。形成論文1篇，并成功申報石家莊市縣域特色產業提升項目。 2024年6月該產品已完成AEC-Q100車規級認證。

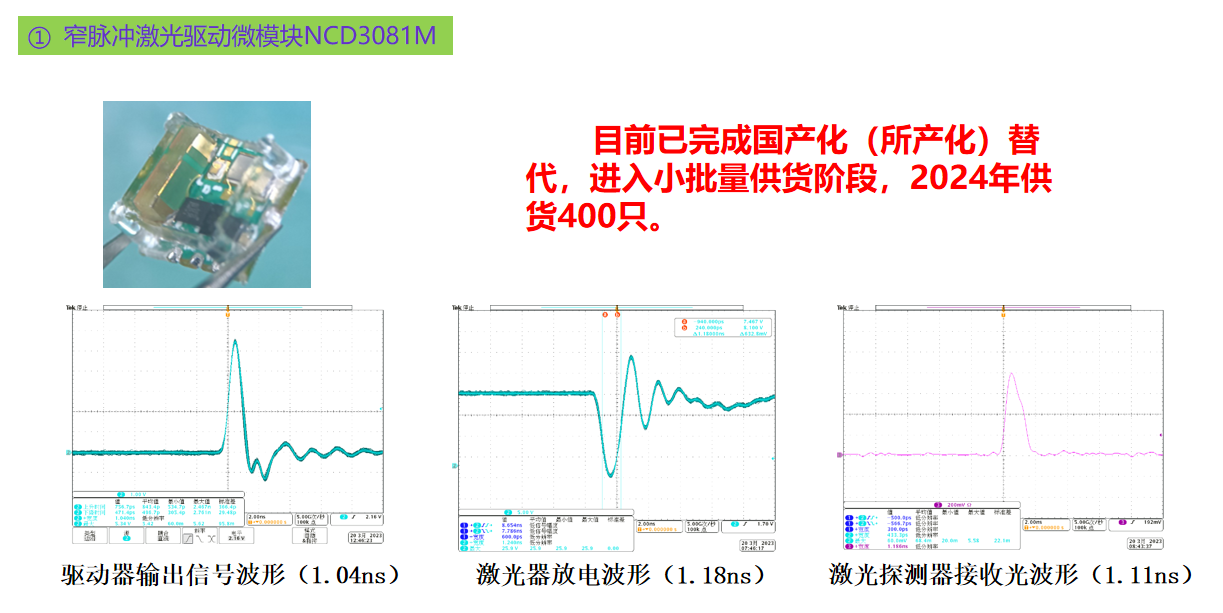

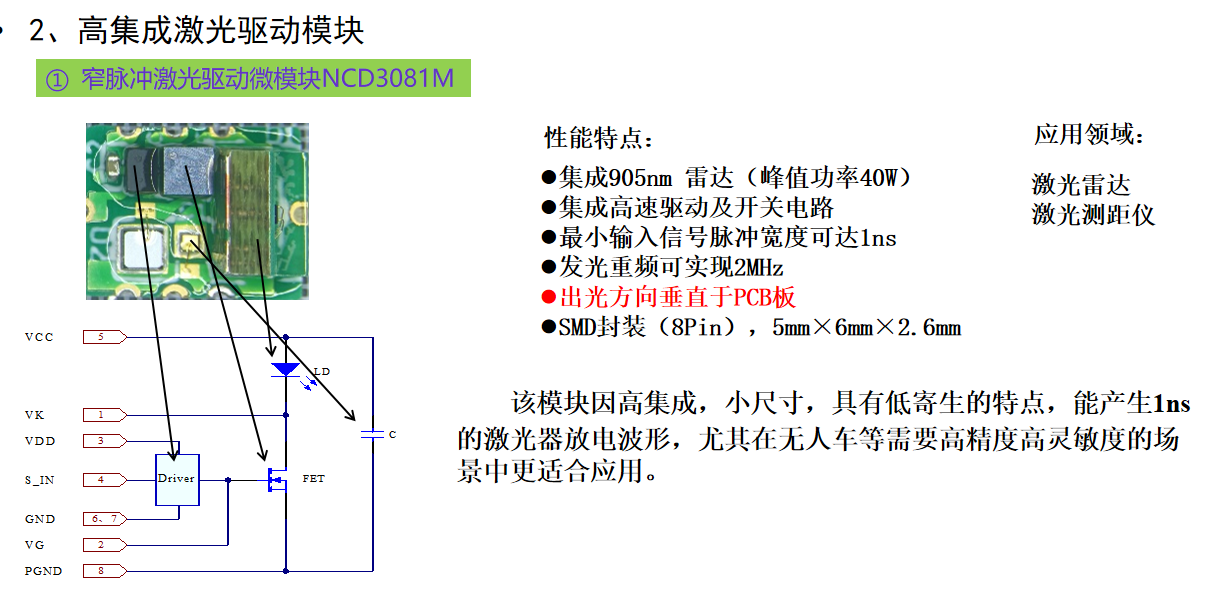

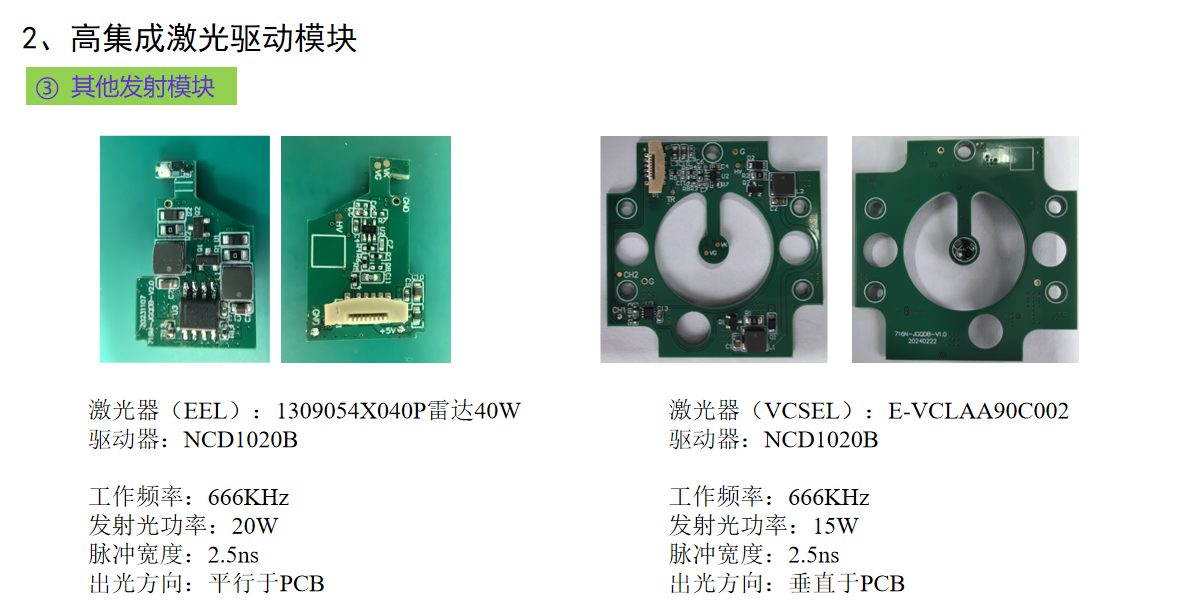

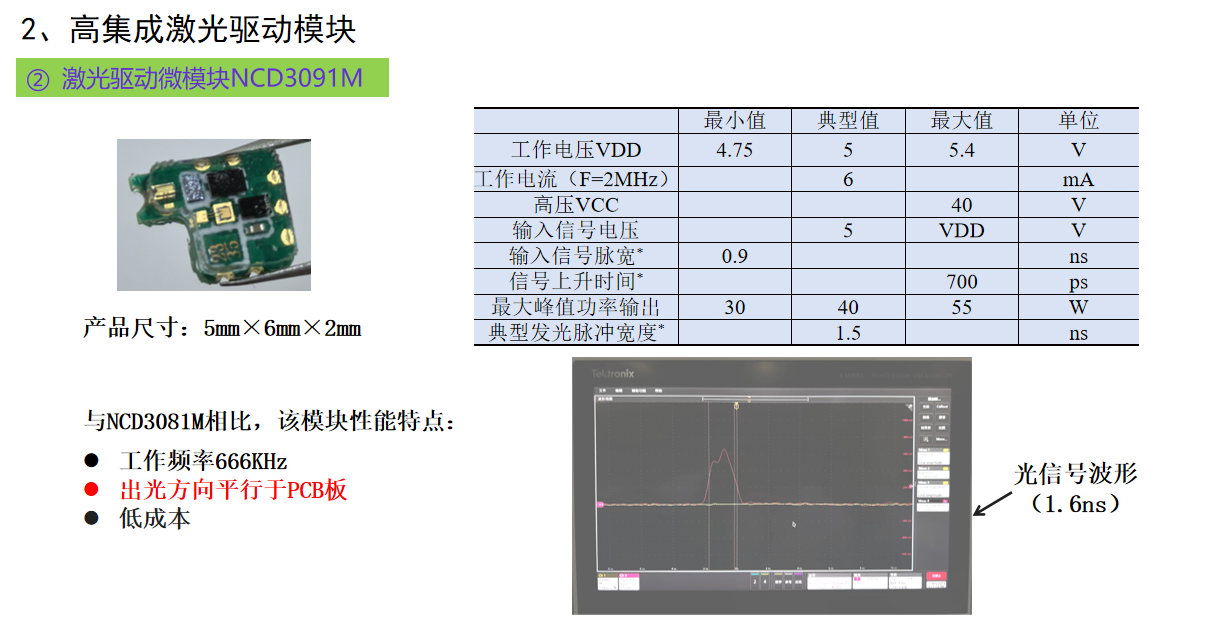

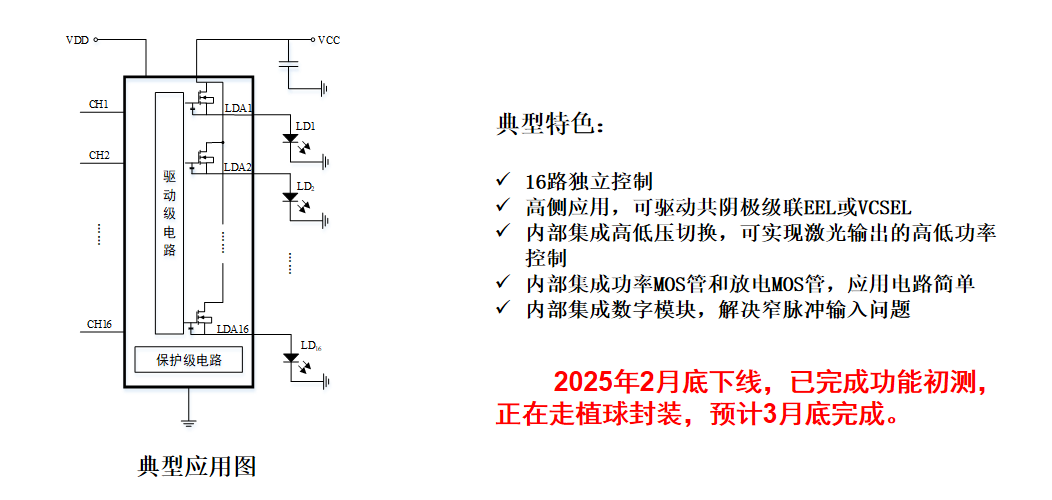

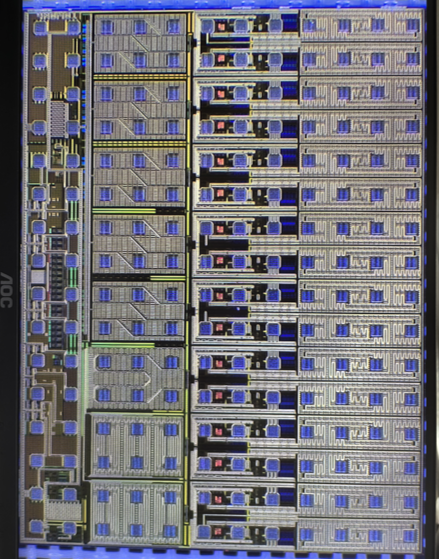

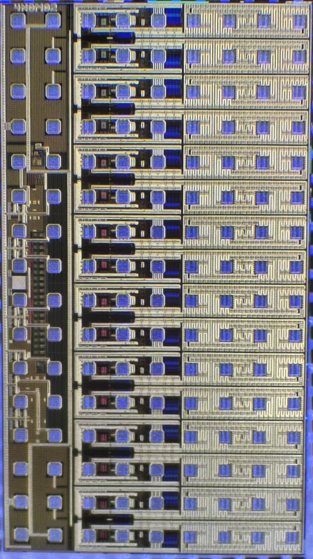

2、16路 激光雷達高側驅動NCD1049C&NCD1050C

NCD1049C(高低壓切換版)

外形尺寸：8mm×6mm

NCD1050C(恒壓版)

外形尺寸：8mm×4.5mm

錫球直徑：200um×200um

關鍵指標：

16通道調制輸出信號

30A尖峰電流能力

2ns最小輸入脈沖寬度

2ns最小輸出脈沖寬度

傳播延遲：典型值10ns

最高工作電壓：40V

欠壓鎖存和過熱保護功能
