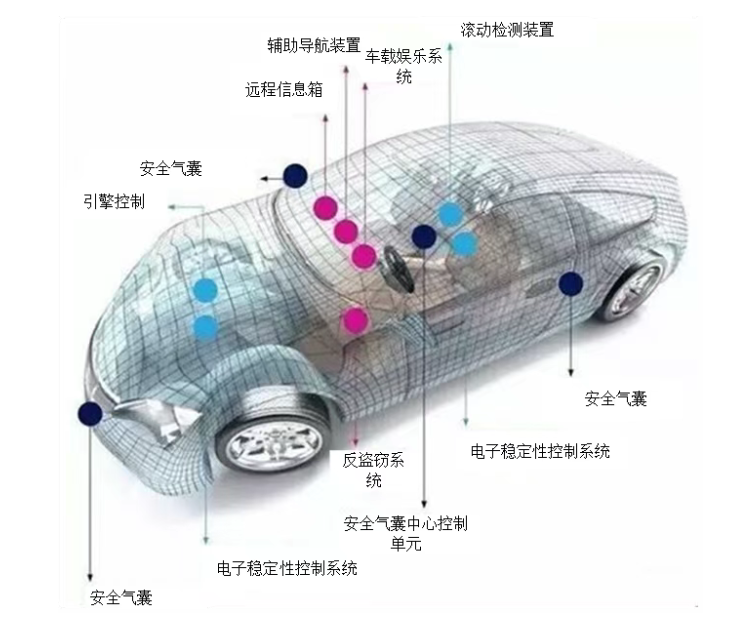

在汽車電子控制系統（如圖所示）的快速增長的市場需求下，汽車傳感器技術不斷發展。未來汽車傳感器的發展總體趨勢是智能化、微型化、集成化、多功能化以及新材料和新工藝制成的新型傳感器。MEMS技術傳感器成為汽車傳感器的主要部件。

根據組成系統和功能的不同，車用傳感器可分為：動力控制系統MEMS、車身電子系統MEMS、安全電子系統MEMS、ADAS高級輔助系統MEMS等。

• 動力控制系統MEMS包括：

· 空氣質量流量計 – 進氣控制

· 爆震傳感器 – 發動機控制

· 離地高度傳感器 – 懸掛控制

· 智能電池傳感器 – 電池管理

· 氧傳感器 – 尾氣排放檢測控制

· 踏板行程傳感器 – Start-Stop/Auto hold

· 角度、位置傳感器 – 發動機控制/轉向控制

· 壓力傳感器–發動機控制/變速器控制/增壓器控制/噴射控制

• 車身電子系統MEMS包括：

光敏傳感器 – 自動大燈系統

車窗升速傳感器 – 車窗防夾

雨量傳感器 – 自動雨刷

壓力傳感器 – 中央閉鎖控制

空氣質量傳感器 – 空調系統

溫度傳感器 – 空調系統

濕度傳感器 – 空調系統

• 安全電子系統MEMS包括：

高壓傳感器 – ESC

轉向輪角度傳感器 – ESC

加速度傳感器 – 安全氣囊/ABS

座椅占用傳感器 – 安全氣囊

轉動率傳感器 – 安全氣囊

轉速傳感器 – ABS

壓力傳感器 – TPMS

溫度傳感器 – TPMS

• ADAS 高級駕駛輔助系統MEMS包括：

CMOS圖像傳感器 – 車道保持/360°影像

長距離毫米波雷達 – ACC/碰撞預警

Lidar – 碰撞預警/自動駕駛

短距離毫米波雷達 – 并線輔助

超聲波傳感器 – 倒車?yán)走_(dá)

紅外傳感器 – 夜視

汽車市場已經成為傳感器的重要應用市場，MEMS汽車傳感器作為汽車電子控制系統的重要信息源，對溫度、壓力、位置、轉速、加速度和振動等各種信息進行實時、準確的測量和控制。當前，一輛普通家用轎車上大約安裝了近百個傳感器，而豪華轎車上的傳感器數量多達200個。

目前的汽車傳感器市場主要包括MEMS和經典的有源傳感器，如里程表傳感器、進氣/機油壓力傳感器、水溫傳感器、空氣流量傳感器、胎壓監測系統（TPMS）傳感器、化學傳感器、慣性傳感器、磁傳感器、超聲傳感器、圖像傳感器、雷達以及激光雷達等。

• 里程表傳感器

里程表傳感器一般用霍爾、光電兩個方式來檢測信號，其目的利用里程表記數可有效的分析判斷汽車的行駛速度和里程。因?yàn)榘胼S和車輪的角速度相等，已知輪胎的半徑，直接通過里程參數來計算。

在傳動軸上設計兩個軸承，大大減輕了運行中的力矩，減少了摩擦力，增強了使用壽命；由原來的動態檢測信號改為齒輪運轉式檢測信號；由原來直插式垂直變速箱改為倒角式接口變速箱。里程表傳感器插頭一般是在變速箱上，有的打開發動機蓋可以看到，有的要在地溝操作。

• 進氣壓力傳感器

進氣壓力傳感器可以根據發動機的負荷狀態測出進氣歧管內的絕對壓力，并轉換成電信號和轉速信號一起送入電控單元（ECU），作為決定噴油器基本噴油量的依據。

國產奧迪100型轎車（v6發動機）、桑塔納2000型轎車、北京切諾基（25l發動機）、豐田皇冠3．0轎車等均采用這種壓力傳感器。目前廣泛采用的是半導體壓敏電阻式進氣壓力傳感器。

• 機油壓力傳感器

指集微型傳感器、執行器以及信號處理和控制電路、接口電路、通信和電源于一體的微型機電系統。常用的有硅壓阻式和硅電容式，兩者都是在硅片上生成的微機械電子傳感器。

一般情況下，通過機油壓力傳感器來檢測汽車的機油向內的機油還有多少，并將檢測到的信號轉換成可以理解的信號，提醒及時加注。

• 水溫傳感器

它的內部是一個半導體熱敏電阻，溫度愈低，電阻愈大；反之電阻愈小，安裝在發動機缸體或缸蓋的水套上，與冷卻水直接接觸。從而測得發動機冷卻水的溫度。

電控單元根據這一變化測得發動機冷卻水的溫度，作為燃油噴射和點火正時的修正號。就是我們可以通過發動機水溫的溫度了解汽車現在的運行的狀態，停止或者運動，或者運動的時間有多長等。

• 空氣流量傳感器

空氣流量傳感器的作用是將吸入的空氣轉換成電信號送至電控單元（ECU），作為決定噴油的基本信號之一，檢測發動機進氣量的大小，并將進氣量信息轉換成電信號輸出，并傳送到ECU。

我們知道汽車的行駛是需要點火裝置點火得到向前的沖量，因此，充氣量的大小是ECU計算汽車在點火時點火裝置需要噴油時間、噴油量和點火時間的依據。它的作用是可以讓我們更好地讓汽車進行加減速行駛。

根據測量原理不同，可以分為旋轉翼片式空氣流量傳感器（豐田previa旅行車）、卡門渦游式空氣流量傳感器（豐田凌志LS400轎車）、熱線式空氣流量傳感器（日產千里馬車用VG30E發動機和國產天津三峰客車TJ6481AQ4裝用的沃爾沃B230F發動機）和熱膜式空氣流量傳感器四種形式。前兩者為體積流量型，后兩者為質量流量型。目前主要采用熱線式空氣流量傳感器和熱膜式空氣流量傳感器兩種。

• ABS傳感器

在制動活塞旁邊（卡制動碟的卡鉗，里面是制動活塞），ABS工作就是保證制動活塞和制動碟不卡死，保證它們處于滑動摩擦和靜摩擦的邊緣。大多由電感傳感器來監控車速，ABS傳感器通過與隨車輪同步轉動的齒圈作用， 輸出一組準正弦交流電信號，其頻率和振幅與輪速有關.該輸出信號傳往ABS電控單元（ECU），實現對輪速的實時監控。

• 安全氣囊傳感器

安全氣囊傳感器也稱碰撞傳感器，按照用途的不同，分為觸發碰撞傳感器和防護碰撞傳感器。觸發碰撞式用于檢測碰撞時的加速度變化，并將碰撞信號傳給氣囊電腦，作為氣囊電腦的觸發信號；防護碰撞式它與觸發碰撞式串聯，用于防止氣囊誤爆。

• 氣體濃度傳感器

主要用于檢測車體內氣體和廢氣排放。其中，最主要的是氧傳感器，實用化的有氧化鋯傳感器(使用溫度-40℃~900℃，精度1％)、氧化鋯濃差電池型氣體傳感器(使用溫度300℃~800℃)、固體電解質式氧化鋯氣體傳感器(使用溫度0℃~400℃，精度0.5％)，另外還有二氧化鈦氧傳感器。

這些傳感器用于檢測汽車尾氣中的氧含量，根據排氣中的氧濃度測定空燃比，向微機控制裝置發出反饋信號，以控制空燃比收斂于理論值。當空燃比變高，廢氣中的氧濃度增加時，氧傳感器的輸出電壓減??；當空燃比變低，廢氣中的氧濃度降低時，輸出電壓增大。

電子控制單元識別這一突變信號，對噴油量進行修正，從而相應地調節空燃比，使其在理想空燃比附近變動。其中，二氧化鈦氧傳感器具有結構簡單、輕巧、便宜，且抗鉛污染能力強的特點。

• 位置和轉速傳感器

主要用于檢測發動機曲軸轉角、發動機轉速、節氣門的開度、車速檢測，汽車加速度檢測、汽車減速檢測等，為點火時刻和噴油時刻提供參考點信號，同時，提供發動機轉速信號。

目前，汽車使用的位置和轉速傳感器主要有交流發電機式、磁阻式、霍爾效應式、簧片開關式、光學式、半導體磁性晶體管式。

• 節氣門位置傳感器

節氣門位置傳感器安裝在節氣門上，用來檢測節氣門的開度。

它通過杠桿機構與節氣門聯動，進而反映發動機的不同工況。此傳感器可把發動機的不同工況檢測后輸入電控單元（ECU），從而控制不同的噴油量。

它有三種型式：開關觸點式節氣門位置傳感器、線性可變電阻式節氣門位置傳感器、綜合型節氣門位置傳感器。

• 曲軸位置傳感器

也稱曲軸轉角傳感器，是計算機控制的點火系統中最重要的傳感器，其作用是檢測上止點信號、曲軸轉角信號和發動機轉速信號，并將其輸入計算機，從而使計算機能按氣缸的點火順序發出最佳點火時刻指令。

曲軸位置傳感器有三種形式：電磁脈沖式曲軸位置傳感器、霍爾效應式曲軸位置傳感器、光電效應式曲軸位置傳感器。

曲軸位置傳感器型式不同，其控制方式和控制精度也不同。曲軸位置傳感器一般安裝于曲軸皮帶輪或鏈輪側面，有的安裝于凸輪軸前端，也有的安裝于分電器。

• 爆震傳感器

爆震傳感器安裝在發動機的缸體上，隨時監測發動機的爆震情況。目前采用的有共振型和非共振型兩大類。

爆震傳感器用于檢測發動機的振動，通過調整點火提前角控制和避免發動機發生爆震?？梢酝ㄟ^(guò)檢測氣缸壓力、發動機機體振動和燃燒噪聲等三種方法來檢測爆震。

爆震傳感器有磁致伸縮式和壓電式。磁致伸縮式爆震傳感器的使用溫度為-40℃~125℃，頻率范圍為5~10khz；壓電式爆震傳感器在中心頻率5.417KHZ處，其靈敏度可達200Mv/g，在振幅為0.1g~10g范圍內具有良好線性度。

• 速度傳感器

速度傳感器是電動汽車較為重要的傳感器，也是應用較多的傳感器。就其定義而言，速度傳感器主要是用來測量速度的傳感器，分為轉速傳感器、車速傳感器、車輪轉速傳感器等。

轉速傳感器主要用于電動汽車電動機旋轉速度的檢測。常用的轉速傳感器有三種，分別為電磁感應式轉速傳感器、光電感應式轉速傳感器、霍爾效應式轉速傳感器，均采用非接觸式測量原理，以增強檢測的安全性、提高檢測精度。車速傳感器用來測量電動汽車行駛速度。

車速傳感器主要有電磁感應式、光電式、可變磁阻式和霍爾式集中。電動汽車上普遍采用電磁感應式和霍爾式速度傳感器。

綜上所述，車用MEMS傳感器的應用方向和市場需求包括車輛的防抱死系統（ABS）、電子車身穩定程序（ESP）、電控懸掛（ECS）、電動手剎（EPB）、斜坡起動輔助（HAS）、胎壓監控（EPMS）、引擎防抖、車輛傾角計量和車內心跳檢測等等。

隨著高端汽車與智能汽車的普及，以及無人駕駛技術的推進，超聲波傳感器、圖像傳感器、激光雷達傳感器、微波傳感器、紅外傳感器等也都被采用。汽車傳感器已經成為MEMS傳感器的一個主要的應用市場。

目前，壓力傳感器、加速計、陀螺儀與流量傳感器四類器件合計占汽車MEMS系統的99%。其五年增長率均在3-12%。MEMS壓力傳感器是汽車中應用最多的傳感器，汽車用MEMS壓力傳感器的價格大概在5~7美元。在汽車領域，MEMS壓力傳感器營業收入2018年預計達到18億美元，占當年總體產業營業收入的74%。至少18個汽車應用領域?qū)⒋龠M(jìn)壓力傳感器的增長，包括：輪胎壓力，電子穩定控制系統中的剎車傳感器，側面氣囊，與日益嚴格的排放標準相關的引擎控制，大氣壓力與廢氣再循環壓力。

按銷售額計算，最大的五種汽車MEMS應用按降序排名是：ESC，安全氣囊，進氣歧管絕對壓力（MAP），TPMS與翻滾探測。

具體應用體現：

• MEMS傳感器的大批量高精度生產和高可靠性及單價廉價，特別適宜在汽車電控系統中應用；

• 安全氣囊中的汽車安全氣囊感應器；

• MEMS汽車微加速度計正替代以往的機電式加速度傳感器；

• MEMS陀螺儀在高端汽車中的應用包括：懸架控制、翻滾；

• 汽車MEMS壓力傳感器和輪胎氣壓自動監測系統，MEMS壓力傳感器適合于任何類型的輪胎，在輪胎胎壁埋設一小塊感壓力敏芯片，自動測量輪胎氣壓、溫度、轉速和其他一些數據，并用特定的代碼發送出來；

• 發動機管理系統中的MEMS應用；

• 微機械陀螺是一種振動式角速率傳感器，在汽車領域的應用開發備受關注，主要用于汽車導航的GPS信號補償和汽車底盤控制系統；

• 汽車電控燃油噴射系統EFI要使用多重壓力MAP傳感器，監測發動機進氣端絕對壓力，提高其動力性能，降低油耗，減少?gòu)U氣排放；

• 微型硅壓阻式MEMS壓力傳感器可用于發動機廢氣循環系統，替代陶瓷電容式壓力傳感器。

汽車大國自然成了汽車傳感器應用大國。經過多年發展，中國汽車市場已成為全球增速最快的汽車市場之一。隨著中國汽車銷量的增加，傳感器應用也隨之快速增長。據IMARC Group數據，2024 年全球汽車傳感器市場規模達到292億美元，預計到 2033 年將達到 721 億美元，2025 - 2033 年期間的復合年增長率為 10.04%。并且MEMS技術汽車傳感器逐步取代傳統的傳感器，成為汽車傳感器的主流。

目前中國是最大的汽車生產和消費國家，所以中國自然是汽車傳感器應用大國。2024年我國汽車傳感器市場規模達到830億元，到2030年有望突破1500億至2000億元人民幣。
