NCD3081M 型激光驅動電路微模塊

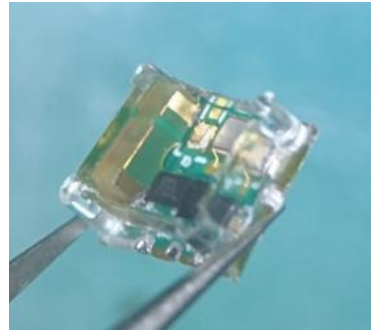

產品圖片：

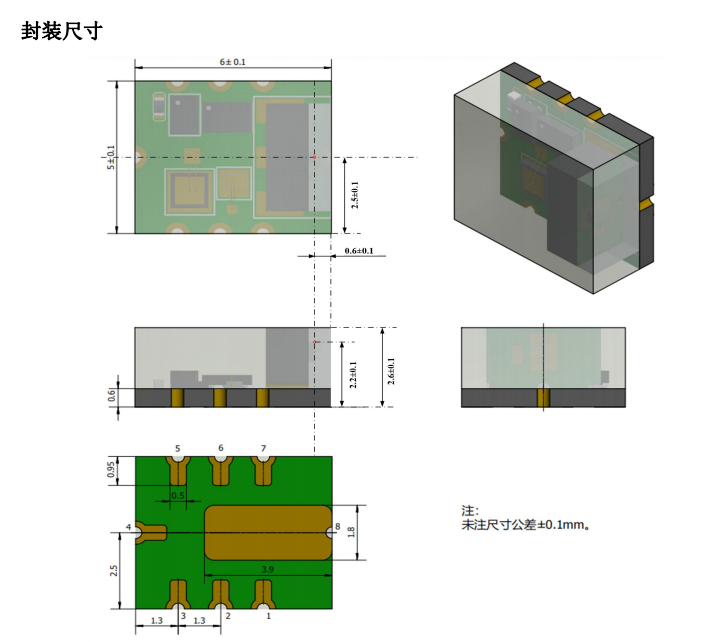

外形尺寸 5mm×6mm×2.6mm

性能特點：

? 集成 905nm LD（典型峰值功率 40W）

? 內部集成高速驅動及 GaN HEMT

? 最小輸入信號脈沖寬度可達 0.9ns

? 發(fā)光重頻可實現(xiàn) 2MHz

? SMD 封裝（8Pin），5mm×6mm×2.6mm

產品簡介：

NCD3081M 型激光驅動電路微模塊是一款集成高速驅動、GaN HEMT 及激光二極管的驅動模塊，支持 0.9ns 的最小輸入信號脈寬，工作頻率可達 2MHz。NCD3081M 采用 SMD 封裝，能滿足 SAC305 回流焊焊接要求，方便客戶自動化裝配，產品尺寸 5mm×6mm×2.6mm，體積小，方便客戶二次集成，可應用于激光傳感器等領域，接受定制化設計。

注意事項：

1）在 VCC 與 GND 之間并聯(lián) 0.1uF 和若干個 1uF 的電容（總電容值不小于 4.7uF）。

2）注意工作頻率與 VCC 工作電壓的相互制約因素，防止使用中燒壞器件。

3）回流焊最高峰值溫度不超過 245℃。4）注意防靜電。
