NCD3091M 型激光驅動電路微模塊

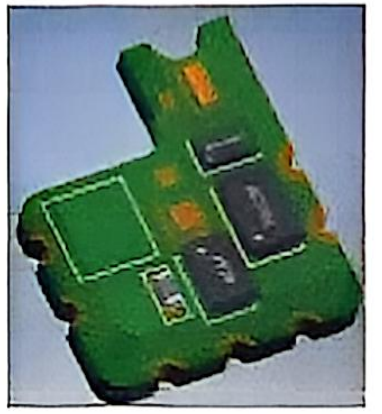

產品圖片:

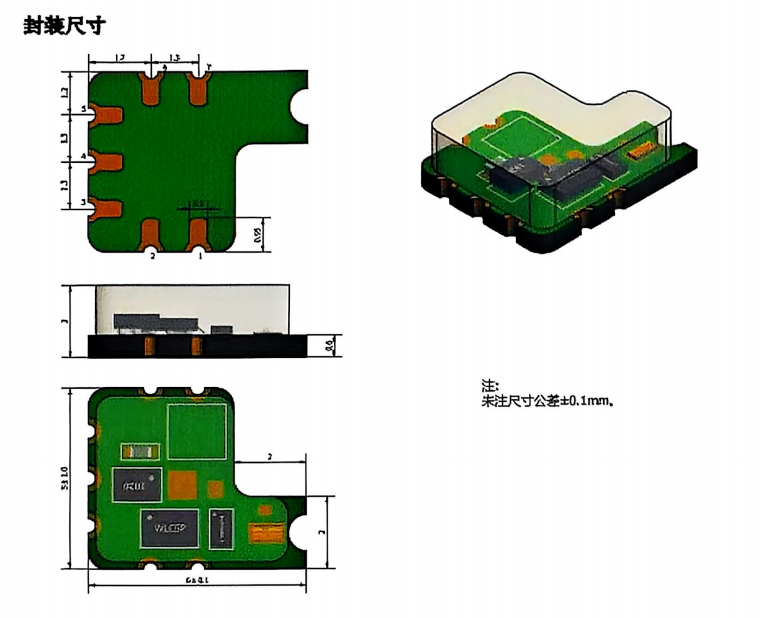

外形尺寸5mmx6mm x2mm

性能特點：

集成905nmLD(典型峰值功率40W)

內部集成高速驅動及 GaN HEMT最小輸入信號脈沖寬度可達 0.9ns發光重頻可實現 2MHz

SMD封裝(Pi)，5mmX6mmX2mm

應用領域：

激光雷達

激光測距儀

產品簡介：

NCD3091M 型激光驅動電路微模塊是一款集成高速驅動、GaN HEMT及激光二極管的驅動模塊，支持 0.9ns的最小輸入信號脈寬，工作頻率可達2MHz。NCD3091M采用SMD封裝，能滿足SAC305回流接要求，方便客戶自動化裝配，產品尺寸5mmX6mmX2mm，體積小，方便客戶二次集成，可應用于激光雷達等領域，接受定制化設計。

注意事項

1)在 VCC 與GND之間并聯 0.1uF 和若干個 1uF 的電容(總電容值不小于 4.7uF)。

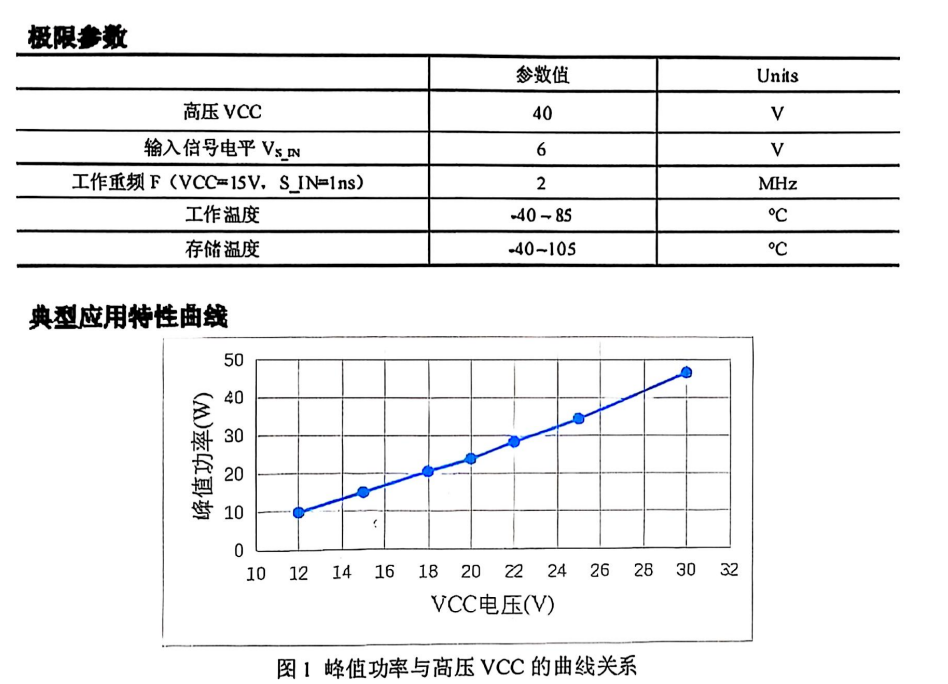

2)注意工作頻率與 VCC 工作電壓的相互制約因素，防止使用中燒壞器件。

3)回流焊最高峰值溫度不超過 245℃。

4)注意防靜電。
